耐侯钢
耐酸钢
新闻动态
当前位置:首页 > 资讯动态>如何制作高铝铝锌镁镀层生产工艺?

如何制作高铝铝锌镁镀层生产工艺?

时间:2021-03-10 浏览:3386次
分享: 微信 新浪 空间

如何制作高铝铝锌镁镀层生产工艺?

内容介绍

    高铝铝锌镁涂层比中铝和高铝锌铝镁涂层更难生产工艺。只要镀液温度越高,镁的挥发性越强,会产生大量的锌渣,镀后需要很高的冷却速率。


    1)快速冷却段锌灰的预防


    与镀锌等低熔点镀层不同,铝锌硅和铝锌镁的熔池温度相对较高,带钢进入锅内的温度也相对较高。相应的,炉头、热辊室、均衡段的炉气、炉臂、炉辊温度都比较高,一般都在550以上,超过锌的凝固点,所以锌蒸汽在这些地方不会凝结成锌灰,但是快速冷却段的炉气和炉壁会被冷却。


    2)防止炉头镀液氧化


    由于铝-锌-镁镀液的镀液温度是锌-铝-镁镀液中较高的,美的氧化也是较强的,所以防止炉头灰缺陷是铝-锌-镁工艺的主要工作,为此,国外一些企业做了大量的研究,采取了一些有效的措施,形成了一定相关技术。例如,一家企业进行了将SF6气体引入炉鼻中电镀槽表面的实验。SF6气体是一种惰性气体,可用于高压开关灭弧,因此可发挥与低露点氮气相同的效果。与氮气不同,它的比重很大。进入炉鼻后,会沉在镀液表面而不是流入炉内,从而将镀液与炉内保护气体分离,有利于在炉鼻内形成低露点气体的小循环,防止镁在炉鼻内氧化。

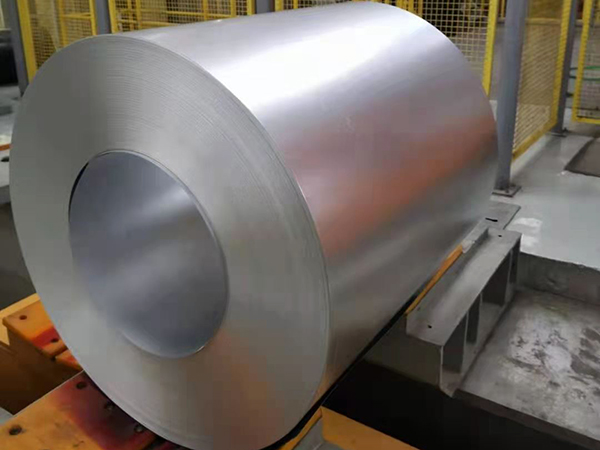

如何制作高铝铝锌镁镀层生产工艺?

    3)镀液和带钢入锅温度


    铝、锌、镁的镀液温度与GALVALUME基本相同,约为600。如果温度低,镀液的黏度增加,热浸镀困难;如果温度偏高,热浸镀凝固前铁铝反应激烈,镀层与基体之间的化合物层厚度增加,影响性能和耐腐蚀性的加工,带钢入锅温度与GALVALUME基本相同,略低于镀液温度,以减少铁铝反应,减少渣的产生。


    4)涂层附着力


    高铝铝锌镁涂层的附着力也有一个合适的范围。如果低于20g/m2,耐腐蚀性就不好了。如果高于130克/平方米,涂层会过厚,影响产品的焊接和加工性能。


    5)电镀后的冷却速度


    铝锌镁带钢热浸镀后,控制表面液态镀层凝固过程的微观组织非常重要,也就是说镀后冷却速度对产品质量有很大影响。GALVALUME本来镀后需要更高的冷却速率,加镁后镀后的冷却速率要求更高。实验表明必须大于15/s~20/s。


    以上是锌铝镁厂家向你介绍的如何制作高铝铝锌镁镀层生产工艺相关资讯。欢迎提供更多相关信息:http://www.aaycx.com/。


扫一扫

扫一扫

豫ICP备16015711号-1
